3D inceleme
Yukarıdaki 3D modeli döndürerek ürünü her açıdan inceleyebilirsiniz.
VanaGuard
Deprem ve gaz riskinde vanayı güvenli konuma alır. Kendi başına çalışan stabil bir cihaz; istersen hesabına bağlayıp tek panelden uzaktan yönetirsin.
0temel parça
~0 ₺hedef maliyet
0güvenlik modu
Model yükleniyor…
Görseller
Ürün, kutu içi ve bağlantı mantığı tek akışta.
Stabil prototip
Cihaz kendi adaptörüyle 7/24 çalışır; bilgisayara bağlı kalması gerekmez.
Bağlantı şeması ↓
Arduino, sensör, ESP-01 ve aktüatör pinleri detaylı şemada — tıkla şemaya git.
Model yükleniyor…
Elektronik Kutu — İç Yapı
Arduino MEGA, ESP8266 WiFi modülü, sensörler ve servo motorun yerleşim planı. Modeli döndürerek tüm bileşenleri inceleyebilirsin.
Donanım Şeması
Bağlantı Diyagramı
Arduino MEGA 2560 + sensörler + ESP8266 → tüm pinler etiketli
MQ-4 Gaz Sensörü
AO→A0 · VCC→5V · GND→GNDMPU6050 Deprem
SDA→D20 · SCL→D21 · VCC→5V · GND→GND (I2C 0x68)16x2 LCD I2C (0x27)
SDA→D20 · SCL→D21 · VCC→5V · GND→GND (MPU ile aynı bus)ESP-01 WiFi
TX→MEGA "RX" pini (D0, direkt) · RX→MEGA "TX" pini (D1, divider 1k+2k) · VCC→3.3V · CH_PD→3.3V · RST→3.3V · GPIO0→3.3V — upload öncesi sökSG90 Servo
Sinyal→D9 (PWM) · VCC→5V · GND→GND (0°=açık, 105°=kapalı)Buzzer
+→D6 (PWM) · −→GND (aktif veya pasif piezo)Mute Buton
Bir uç→D2 (INT0, INPUT_PULLUP) · diğer uç→GNDLimit Switch (opsiyonel)
Kapalı→D25 · Açık→D23 · diğer uç→GND (NO tip, INPUT_PULLUP)Güç
Powerbank 5V → VIN veya USB · Tüm 5V tüketim ortak rail · Tüm GND ortakButon (mute)
D7 + GND (INPUT_PULLUP)Limit switch — Kapalı ⓘ Opsiyonel
D25 + GND (takılıysa)Limit switch — Açık ⓘ Opsiyonel
D23 + GND (takılıysa)Doğalgaz Patlama Anı
Yedi katlı bir binada meydana gelen doğalgaz patlamasının güvenlik kamerasına yansıyan görüntüleri. Bu tür felaketler, otomatik vana kapatma sistemi ile önlenebilir.
Deprem Anı
Yıkıcı bir depremin görüntüleri. VanaGuard sensörüyle sarsıntı paternini saniyeler içinde algılar.
Projenin amacı
Deprem ve gaz kaçağı kaynaklı yangın ve patlamaları, herkesin kurabileceği uygun maliyetli açık kaynak bir cihazla önlemek.
VanaGuard'ı Tuncelifest kapsamında, pahalı hazır güvenlik sistemlerine alternatif olarak geliştirdik. Hedefimiz; bir öğrencinin bile temin edip kurabileceği parçalarla doğalgaz güvenliğini erişilebilir kılmak ve risk anında insan müdahalesi beklemeden vanayı güvenli konuma almak. Aşağıda bu amaca cihazın nasıl hizmet ettiği var:
Gaz takibi
MQ sensörüyle gaz yüzdesi sürekli izlenir, eşik aşılırsa vana kapanır.
Deprem kararı
MPU6050 sarsıntı paternini cihazın kendisinde yorumlar.
Alarm susturma
Gaz veya deprem alarmı cihaz butonundan ya da panelden susturulabilir.
Güvenli açma
Açma komutu risk temiz değilse cihaz tarafından reddedilir.
Uygun maliyet
Pahalı hazır sistemlere öğrenci dostu açık kaynak alternatif.
Arduino MEGA, ESP-01, sensörler, servo, LCD, buzzer, powerbank, kutu, breadboard, jumper kablolar, voltage divider dirençleri, AMS1117 3.3V regülatör ve kondansatörler dahil — eksiksiz.
Önce vana güvenliği, sonra su vanası, röle ve sensör modülleri eklenebilir.
Malzeme listesi ve firmware ile herkes kendi cihazını yapabilir.
Kendi vanani yap
Malzemeyi al, firmware'i yükle, fişe tak — cihaz tek başına çalışır.
ParçaGöreviAdetFiyat
Arduino MEGA 2560Ana kontrol kartı1 adet~400 ₺
ESP8266 (ESP-01)WiFi bağlantısı1 adet~80 ₺
MPU6050Sarsıntı algılama (I2C)1 adet~60 ₺
MQ-4 gaz sensörüMetan / doğalgaz takibi1 adet~80 ₺
SG90 Servo motorVana açma/kapama mekaniği1 adet~120 ₺
Aktif buzzer + push butonAlarm sesi + mute butonu1 set~40 ₺
16×2 I2C LCD (0x27)Yerel durum + eşleştirme kodu1 adet~100 ₺
Powerbank 5000 mAh (always-on)Bağımsız 5V güç, ~12 saat yedek1 adet~400 ₺
Kutu + montaj malzemesiPlastik kutu, vida, 3D baskı kapak1 set~150 ₺
Jumper kablo seti (M-M, M-F)Modül bağlantıları (en az 40 adet)1 set~50 ₺
Breadboard 830 noktalıVoltage divider + ESP kurulum1 adet~50 ₺
AMS1117-3.3 regülatör modülüESP-01 için stabil 3.3V (5V→3.3V, 800mA)1 adet~10 ₺
1000 µF / 16V elektrolitik kondansatörESP-01 brown-out önleme (akım buffer)1 adet~3 ₺
100 nF (104) seramik kondansatörYüksek frekans filtre (ESP VCC)1 adet~1 ₺
1 kΩ direnç (¼W)Voltage divider (MEGA TX → ESP RX)1 adet~1 ₺
2 kΩ direnç (¼W)Voltage divider (5V → 3.3V seviye)1 adet~1 ₺
10 kΩ direnç (¼W) — opsiyonelESP CH_PD ve RST için pull-up (2 adet)2 adet~2 ₺
Toplam tahmini~1.548 ₺
Parçaları topla
Yukarıdaki malzeme listesindeki parçaları temin et.
Tek seferlik kurulum
Aşağıdaki Python kurulum aracıyla firmware'i yükle, sonra silinebilir.
Fişe tak, çalışsın
Cihaz kendi adaptörüyle stabil çalışır. LCD'deki kodu panele girerek hesabına bağla.
Windows · macOS · Linux
VanaGuard62 Kurulum Yardımcısı
Tek paket: Python + paketler kendi kendine kurulur. Çift tıkla → tarayıcıda kurulum sihirbazı açılır. Arduino'yu bulur, firmware'i yükler, WiFi'yi ayarlar ve cihazı hesabına bağlar — cihaz menvy.net panelinde görünür hâle gelir.
- Arduino'yu otomatik bulur (USB port)
- Firmware'i tek tıkla yükler
- WiFi ayarı + eşleme kodu
- Cihazı hesabına bağlar (panelde görünür)
VanaGuard62-App.zip
İndir~2.6 MB
ZIP'i çıkar → Windows: VanaGuard.bat · macOS: VanaGuard.command dosyasına sağ-tık → Aç → Aç. Açılmazsa paketteki AC-BENI-OKU.txt'yi oku (Terminal yöntemi).
Manual · Resmi belge
Kullanım kılavuzu — adım adım rehber.

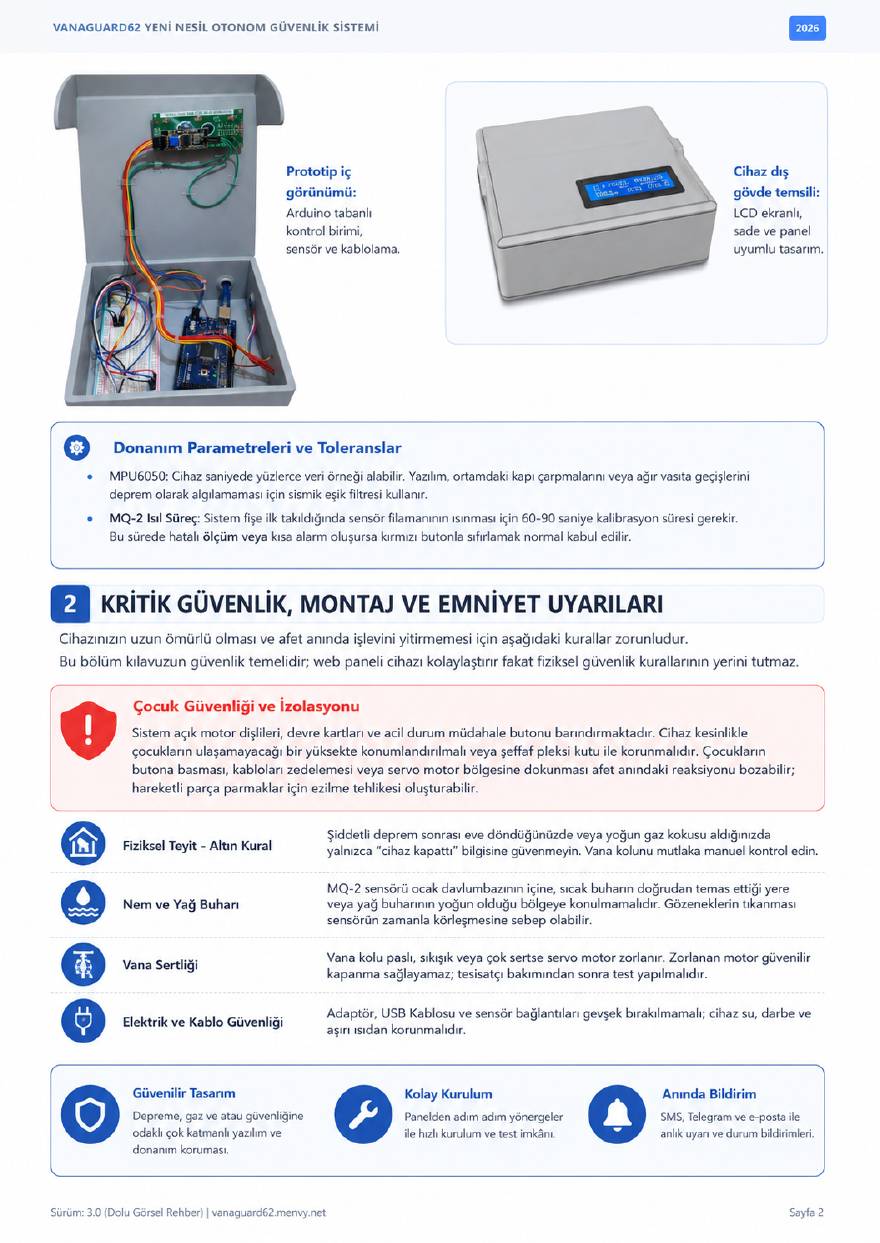

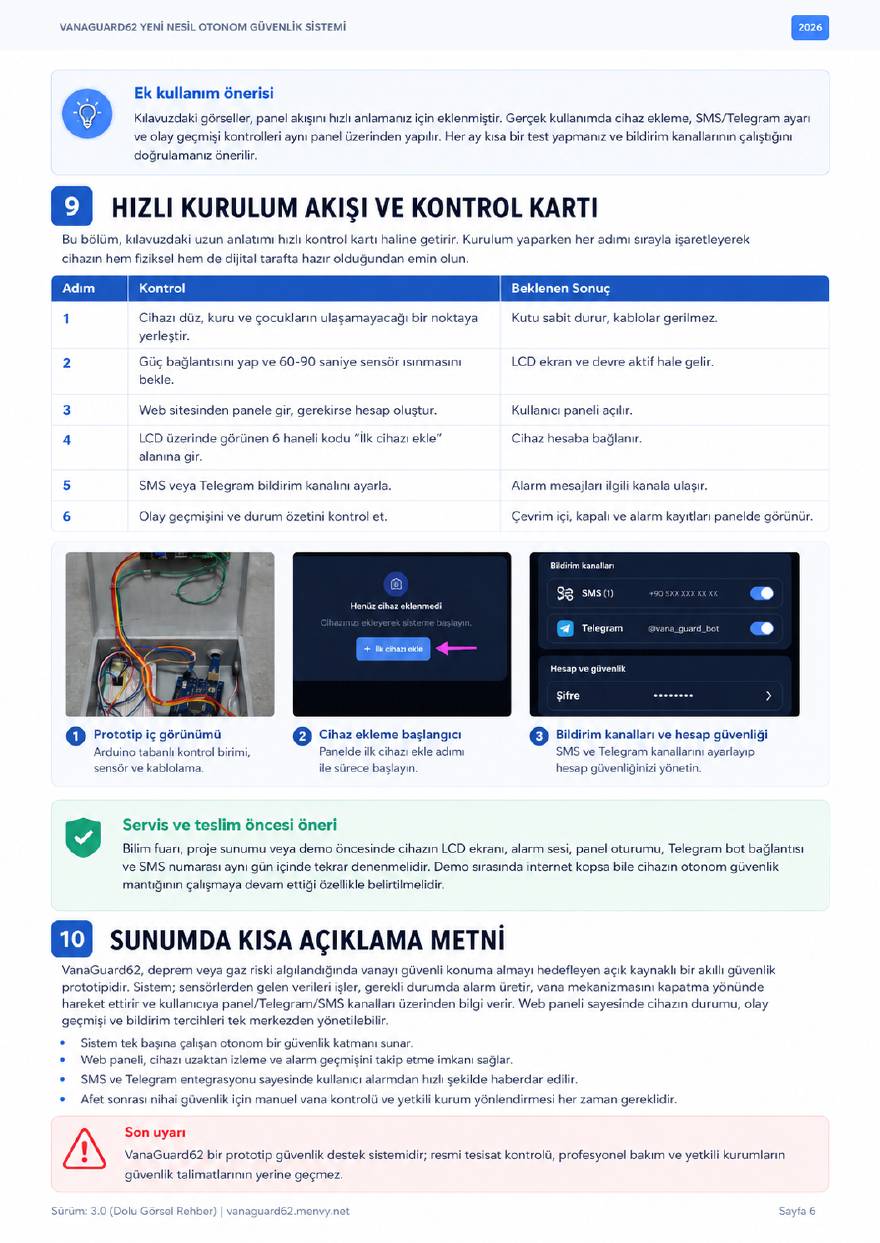

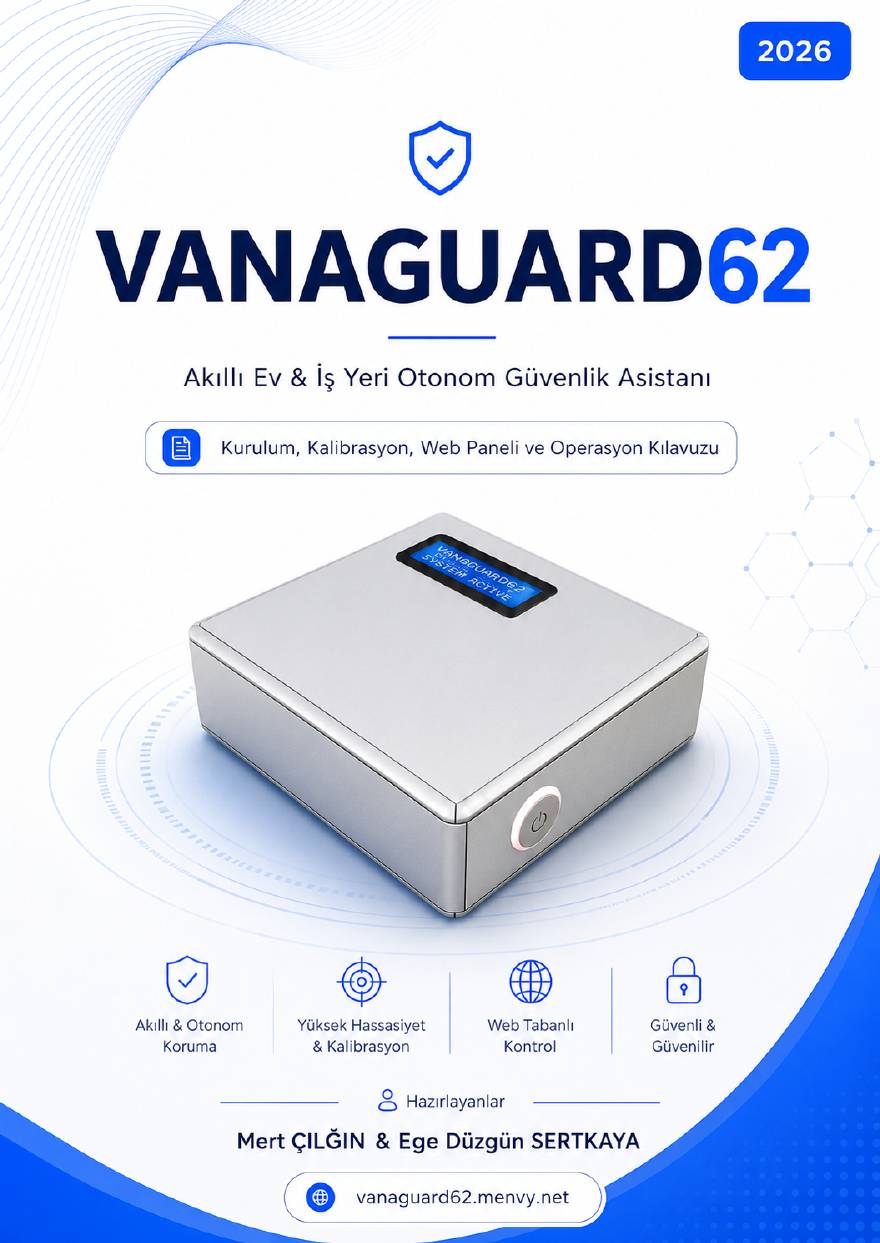

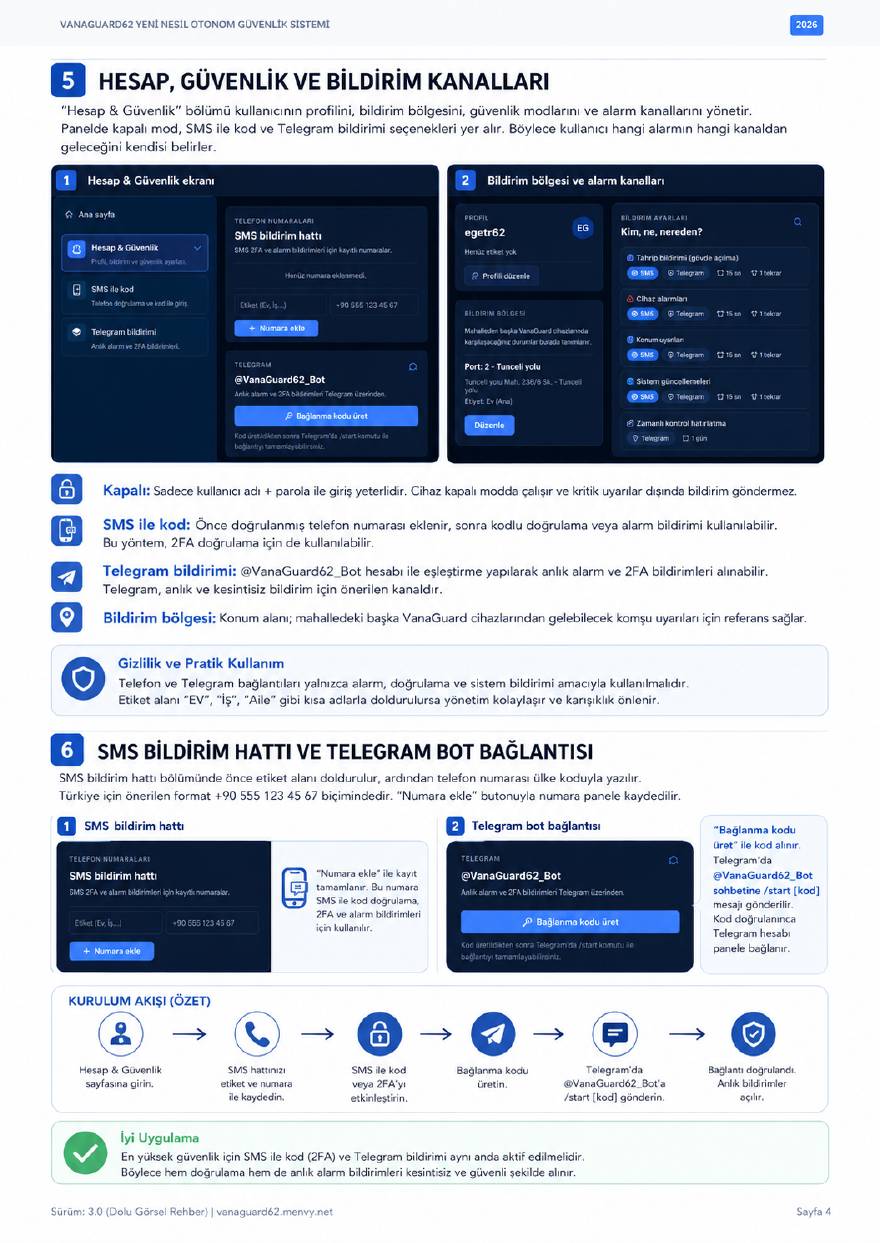

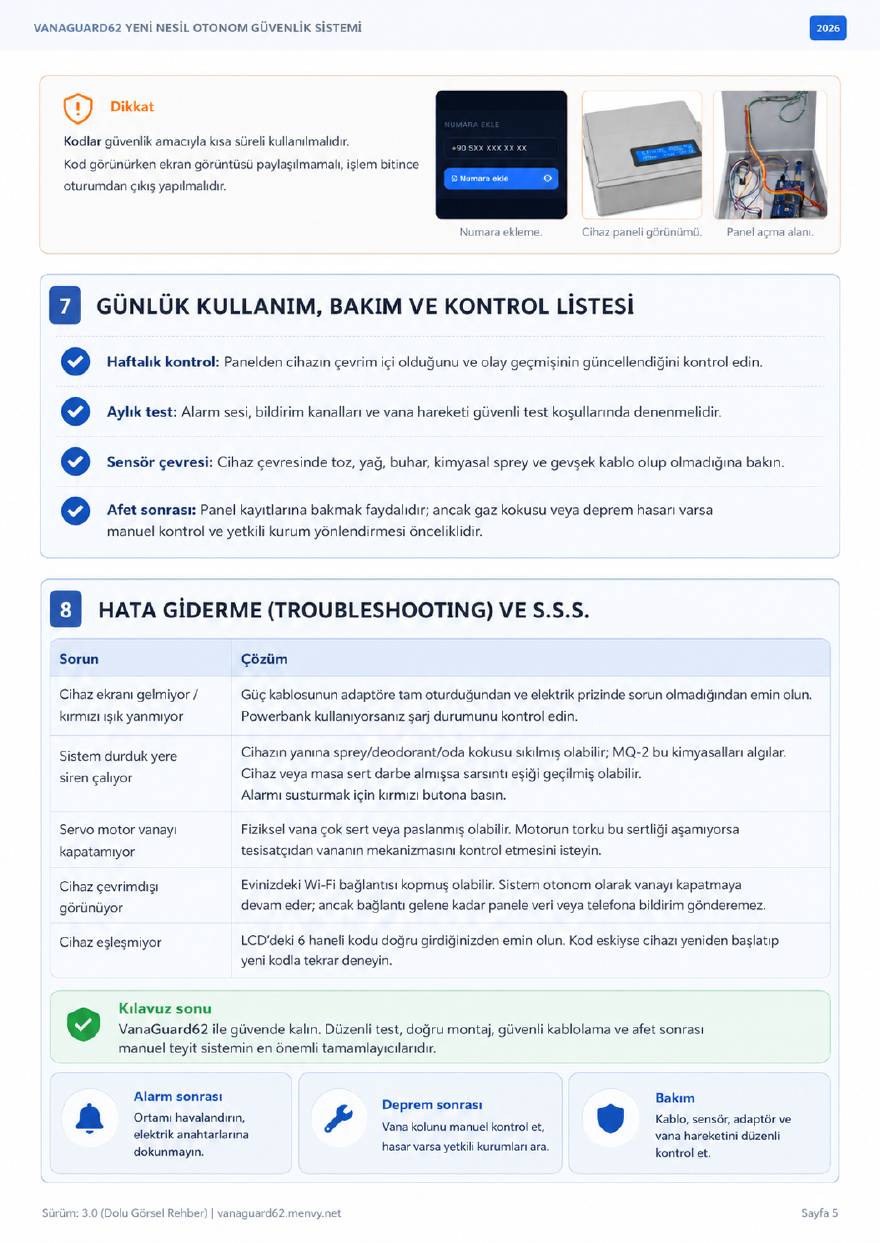

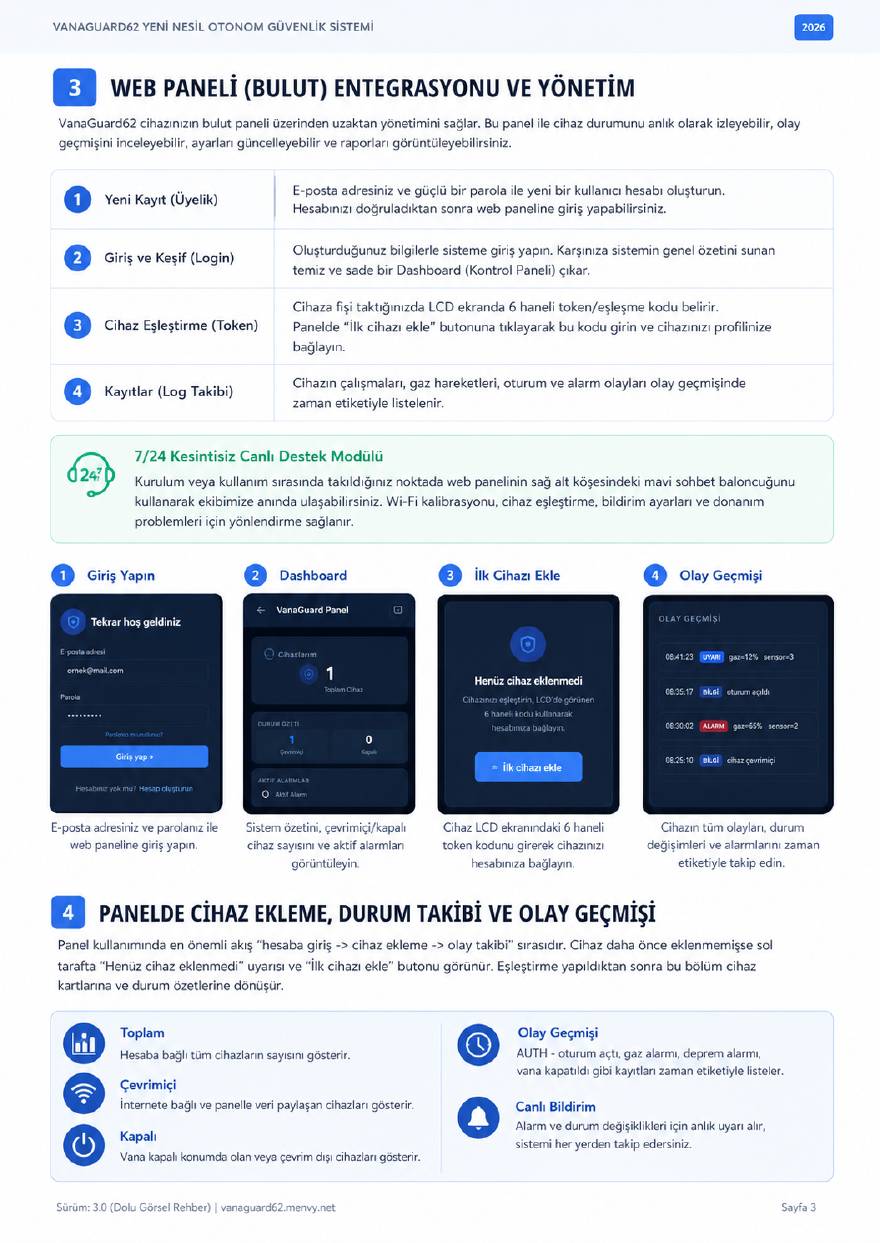

VanaGuard62 Kullanım Kılavuzu
Kurulumdan saha kullanımına, devre şemasından panel arayüzüne kadar projenin tüm adımları bu belgede toplandı. Sayfaya tıkla → tam ekran görüntüle. Tek dokunuşla PDF olarak indir.
Ekip
Tuncelifest proje ekibi.
Proje Geliştirme
Firmware, backend ve sistem mimarisi. Arduino C++, Cloudflare Workers ve AI altyapısı.
Proje Geliştirme
Donanım, devre ve mekanik tasarım. Arduino wiring, sensör montajı, kutu prototipi ve frontend web arayüz (HTML/CSS, panel görsel düzeni). Saha testleri.
Danışman Öğretmen
Tuncelifest proje süreci danışmanlığı, rehberlik ve koordinasyon.
Tuncelifest Bilim & Teknoloji Projesi
Kullanıcı paneli
Cihazı hesaba bağla, durumunu izle, komut gönder.
VanaGuard Kontrol Paneli
Hesap aç, cihazını bağla, vanayı uzaktan kontrol et.
